Radius AEC

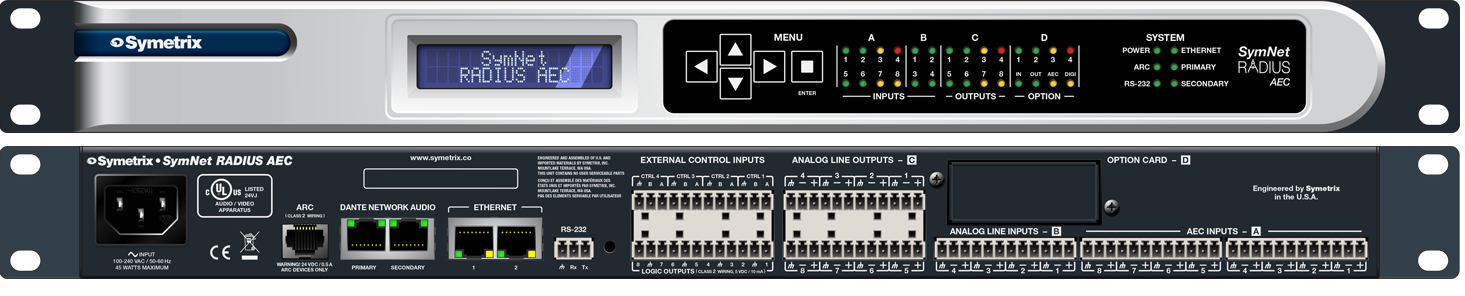

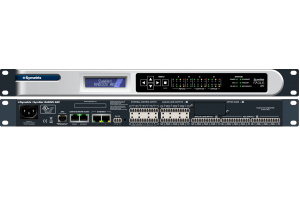

Symetrix Radius AEC Цифровая аудио платформа, 12+4x8, Dante. Входы: 8 с эхоподавлнием, 4 линейных; Выходы - 8. Слот для установки карты на 4 входа/выхода
Конфигурация Питание
Получение электропитания через съемный IEC кабель питания(переменное 100-240 В, 50-60 Гц, максимум 45 Вт).
Раздача электропитания и данных RS-485 для одного или более устройств ARC.
Логические выходы
8 логических выходов с 4-мя спаренными выводами общей земли. На логических выводах 0 В когда они активны, и внутреннее напряжение «подтяжки» 5V когда неактивны и могут напрямую управлять внешними светодиодами.
Dante (первичный)
1000 Base-T Ethernet порт обеспечивающий 128 (64x64) аудио каналов сети Dante.
Dante (вторичный)
1000 Base-T Ethernet порт для реализации избыточности сети Dante.
Ethernet 10/100 Base-T Ethernet порты для управления по IP через SymNet Composer и вспомогательные сторонние контроллеры. Авто-определение типа кабеля для прямого подключения к устройствам.
RS-232
Последовательный интерфейс для сторонних вспомогательных контроллеров. Настройки порта: 57.6 кбод (по умолчанию), 8 бит данных, 1 стоп бит, без проверки четности, без управления потоком.
Внешние Управляющие Входы
4 аналоговых управляющих входа могут быть использованы в качестве 4-х входов потенциометров или как 8 входов включателей (подается опорное напряжение +3.3 В).
Аналоговые выходы
8 балансных линейных аналоговых выходов, с индивидуальными программируемыми номинальными уровнями (опорные уровни -10 дБВ и +4 дБн), усилением +12/-72 дБ и выключением.
Аналоговые входы
4 балансных аналоговых аудио входа, с индивидуальными программируемыми номинальными уровнями (опорные уровни -10 дБВ и +4 дБн), цифровая подстройка +/- 24 дБ, инвертирование сигнала и выключение.
AEC входы
8 балансных аналоговых аудио входа, с индивидуальными программируемыми уровнями предусиления (опорные уровни -50 дБн, -40 дБн, -20 дБн, -10 дБВ and +4 дБн), цифровая подстройка +/- 24 дБ, фантомное питание, инвертирование сигнала и выключение.
Опциональный слот карт ввода/вывода
Cлот карт ввода/вывода принимает любые доступные карты, обеспечивая до 4 каналов локального ввода/вывода. Подробности см. в документации на конкретные карты ввода/вывода SymNet.
Общая спецификация Процессор
1 x Analog Devices SHARC 21489, 400 MГц, SIMD.Производительность процессора 400 MIPS, 1.6 GFLOPS.400 MIPS, 1.6 GFLOPS.
Частота дискретизации
48 кГц, ± 100 ppm.
Неравномерность АЧХ (А/Ц/А)
20 Гц - 20 кГц, ± 0.5 дБ.
Динамический диапазон (А/Ц/А)
114 дБ, А-взвешенный
Разделение каналов (А/Ц/А)
> 108 дБ @ 1 кГц, +24 дБн.
Задержка сигнала (А/Ц/А)
0.88 мс, входы скоммутированы на выходы.
Память задержки
174 секунды в моно режиме.
Аналоговые управляющие входы
Постоянное напряжение 0-3.3 V.
Рекомендуемый внешний управляющий потенциометр
10 кОм, линейный.
Логические выходы
Низкий (0 В) когда выход активный, подтянут к 5V когда неактивный.
Максимальное напряжение питания / потребляемый ток внешнего источника питания для логических выходов
Постоянное напряжение 24 V / 50 мА.
Максимальный выходной ток логических выходов
10 мА.
Нелинейные искажения + шум
менее -85 дБ (не взвешенный); 1 кГц @ +22 дБн с усилением 0 дБ.
RS-232 вспомогательный последовательный порт ввода/вывода
57.6 кбод (по умолчанию), 8 бит данных, 1 стоповый бит, без проверки четности, без сигналов управления потоком, используются только выводы 2, 3, и 5 разъема.
RS-485 последовательный порт ввода/вывода
38.4 кбод (по умолчанию), 8 бит данных, 1 стоповый бит, без проверки четности, без управления потоком. Может быть изменено ARC портом.
Кабель Ethernet
Стандартный CAT5/6, максимальное расстояние между устройствами = 100 метров.
Кабель Dante
Стандартный CAT5/6, максимальное расстояние между устройствами = 100 метров.
Кабель ARC
Стандартный CAT5/6, максимальное расстояние зависит от нагрузки и числа устройств.
Максимальное число запоминаемых пресетов
1000
Аналоговые входы Разъемы
Клеммная колодка с шагом 3.81 мм с винтовым зажимом.
Число входов
Всего 12 входов; 8 входов с эхо подавлением (AEC), переключаемых между режимами балансного микрофонного входа и линейного входа, 4 линейных входа.
Номинальный уровень по входу
 +4 дБн с 20 дБ запасом по перегрузке.
Максимальный уровень по входу
 +23 дБн
Усиление микрофонных предусилителей (входы 1-8)
Переключаемое на 0, 11.8, 24, 44 или 54 дБ с подстройкой в диапазоне ± 24 дБ.
Эквивалентный входной шум микрофонных предусилителей (входы 1-8)
менее -127 дБ при импедансе источника 150 Ом.
Подавление синфазного сигнала
более 76 дБ @ 1 кГц, усиление 0 дБ.
Входной импеданс
8 кОм балансный, 4 кОм небалансный.
Фантомное питание (на 1 вход, входы 1-8)
Постоянное напряжение +48 V, ток максимум 10 мА.
Динамический диапазон
более 115 дБ, А-взвешенный.
Нелинейные искажения + шум
менее -94 дБ, не взвешенный; 1 кГц @ +22 дБн с усилением 0 дБ.
Задержка сигнала
0.28 мс (прямая), 11 мс (AEC включен, входы 1-8).
Длительность вторичного эхоимпульса (входы 1-8)
более 250 mS
Скорость срабатывания AEC (входы 1-8)
более 100 дБ/S
Аналоговые выходы Разъемы
3.81 мм клеммный разъем.
Количество выходов
8 симметричных линейных выходов.
Номинальный уровень выходного сигнала
+4 dBu с запасом в динамическом диапазоне 20 дБ.
Максимальный уровень выходного сигнала
+24 dBu (+22.8 dBu на 2kОм минимальной нагрузки).
Выходное сопротивление
 300 Ом для симметричного, 150 Ом для несимметричного
Динамический диапазон
более 117 dB, по шкале А
Коэффициент искажений синуса и шум
менее -95 дБ ; 1 кГц @ +22 dBu на уровне в 0 дБ.
Задержка сигнала
0,60 мс
